多功能厅建声设计方案分析
一
工程概况及设计思路
一、工程建声要素概况

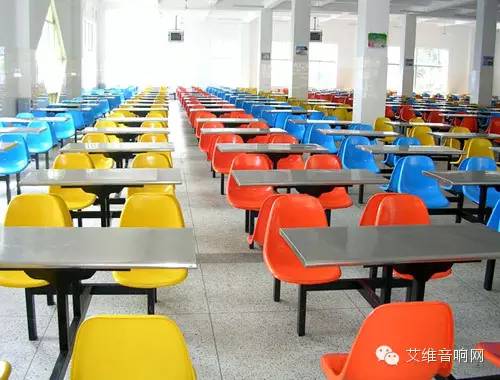

食堂大厅有效容积为2000m3，有效表面积为1300m2。满场观众数为392人，每人所占的有效容积为5.1㎡；
二、建声方案构思要述
建声方案设计是在理解和把握该会议室的功能定位和建声设计要求的情况下进行的。在进行方案设计的计算过程中充分考虑到各种建声要素，利用有效表面和空间，合理选择、优化设计和配置吸声材料，对必要和适当的部位进行恰当的声学装修处理，以此来调控混响时间，消除音质缺陷，使本会议室获得高性价比的理想音质效果。
二
设计依据
一、标准规范及其他依据
1、《厅堂声学设计及测量规程》
2、《场馆建筑设计规范》
3、甲方的要求。
二、建声设计指标的选择
1、厅堂功能：本会议室的主要功能就是开会或者进行文艺演出，因此，会议室对声环境的要求主要就是要有足够清晰度和可懂度，同时也应有一定的丰满度。所以室内的混响时间长短要适度。
2、混响时间设计值选择：会议室大厅满场与舞台的全频混响时间设计标准值T60确定如下：
|
项目 |
倍频带中心频率（Hz） |
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
设计（S）T60≤ |
1.30 |
1.15 |
1. 0 |
1.0 |
0.9 |
0.8 |
三
建声方案设计
一、体形分析
本会议室的平面从整体上看是一个比较规则的矩形。这种体形的多功能厅的最突出声学缺陷就是有回声产生；观众在大厅内都能感受到明显的回声。
所以必须进行一系列声学处理来使会议室达到良好的建筑声学效果。
二、声学处理概要
1、多功能厅恻墙与后墙2.8米以下墙面处理意见：
（1）多功能大厅恻墙与后墙2.8米以下区域：建议使用木质穿孔板59-5型后空腔50毫米、木质穿孔板后紧贴50毫米厚、32K玻璃棉安装，共需要安装100㎡(按照装饰单位的设计位置安装)；
（2）说明：材料施工技术参数经过计算得出，未经声学设计与工程师同意，不得随意改动。
2、多功能厅恻墙与后墙2.8米以上墙面处理意见：
（1）多功能大厅恻墙与后墙2.8米以上区域：建议使用木质穿孔板59-5型后空腔50毫米、木质穿孔板后紧贴50毫米厚、32K玻璃棉安装，共需要安装102㎡(按照装饰单位的设计位置安装)；
（2）说明：材料施工技术参数经过计算得出，未经声学设计与工程师同意，不得随意改动。
3、多功能厅恻墙与后墙2.8米处阴面（在四层顶面图中有示意）处理意见：
（1）多功能大厅恻墙与后墙2.8米处阴面区域：建议使用木质穿孔板59-5型后空腔50毫米安装，共需要安装178㎡(按照装饰单位的设计位置安装)；
（2）说明：材料施工技术参数经过计算得出，未经声学设计与工程师同意，不得随意改动。
4、多功能厅台口面处理意见：
（1）多功能台口面区域：建议使用木质穿孔板59-5型后实贴安装，共需要安装52㎡(按照装饰单位的设计位置安装)；
（2）说明：材料施工技术参数经过计算得出，未经声学设计与工程师同意，不得随意改动。
5、预测达到的声学效果
|
项目 |
倍频带中心频率（Hz） |
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
预计（S）T60≤ |
1.28 |
1.11 |
0.98 |
0.95 |
1.00 |
0.93 |
四、吸声材料的要求
综合考虑各种因素，在声学计算中经过反复计算分析，为满足大厅的声学效果，本工程所用吸声材料必须要达到下列要求：
59-5型木质穿孔板－用于比赛大厅四周墙面、阴面、台口墙面；
主要性能介绍：
⑴、 木质穿孔板厚12－18mm等；
⑵、 木质穿孔板后是超细玻璃棉进行微孔化加工处理后的吸声棉，外包吸声无妨布；
⑶、 无粉尘污染---24小时粉尘释放量不大于0.03mg/m3；国家标准值0.15 mg/m3；
⑷、 防火性能达到B1级难燃（可选）；
⑸、 饰面可以由业主任意挑选；
⑹、 全频吸声，其吸声系数介绍如下：
木质穿孔板59-5型，后空腔50mm,穿孔率1.2％，后填50mm厚32K的超细玻璃棉的吸声系数如下：（在试验室中测定，不代表在工程中的测试参数）
|
中心频率（Hz） |
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
吸声系数α |
0.50 |
0.80 |
0.73 |
0.68 |
0.60 |
0.58 |
|
| |
|
|
|
|
|
