线缆传输的距离一直是弱电人关注的问题，我们每天都在与线缆打交道，清楚了解线缆的使用才能在项目中得心应手，本期我们一起来了解下常用的线缆传输距离。
网线
网线也就是双绞线，根据不同规格的网线有不同的传输距离。网线在传输网络信号，如果超出了网线本身可以承受的距离，信号就会衰减，严重时，网络信号会中断。
五类，六类都是100米 ，正规无氧铜6类线可以达到120米左右，如果要加大传输距离，在两段双绞线之间可安装中继器，可安装4个中继器。如安装4个中继器连接5个网段，则传输距离可达500m。

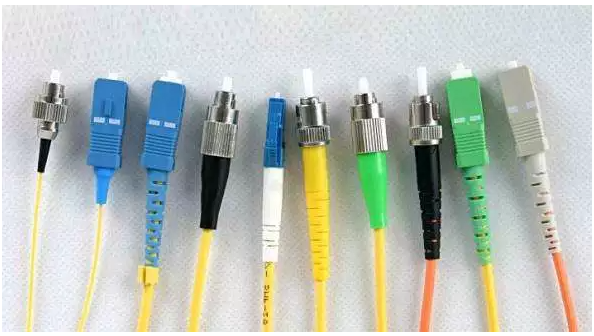

光纤
网线的传输距离有限，并不能解决远距离数据传输，那么对于远距离传输可以使用光纤。
光纤分为多模与单模，多模传输的距离比网线远，但又比单模短。在10mbps及100mbps的以太网中，多模光纤可支持2000米的传输距离；而于1GbpS千兆网中，多模光纤可支持550米的传输距离；所以多模现在用的比较少了。
单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至1G千兆网，单模光纤都可支持超过5000m的传输距离。
单模光模块中使用的器件是多模光模块的两倍，所以单模光模块的总体成本要高于多模光模块；单模光模块的传输距离可达150至200km。
所以对于远距离传输可以用光纤来解决，类如远程监控项目。
HDMI线
HDMI高清晰度多媒体接口，一般高清显示器上用，可以连接hdmi显示器跟显示器，现在很多网络盒子也可以通过连接线连接电视，传递音频视频信号。
一般的HDMI信号传输30米以下，那么对于质量一般的线材大约传输的距离15米左右。
那么HDMI远距离如何传输呢？
1、可以使用转换延长器
HDMI信号不经过其他设备(传输120米)，HDMI信号一般无法直接用HDMI线材传输到30米以上，市场上也几乎没有30米以上的HDMI成品线。
这种情况下如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，我们可以采用网线延长信号的方法，用HDMI网线延长器来将信号延长，HDMI网线延长器分为发送端(HDMI输入，网线输出)和接收端(网线输入，HDMI输出)，可以延长100米(5类网线)、120米(6类网线)。
2、当然如果需要传输更远，也可以使用HDMI光纤延长器。
关于HDMI延长的方式有很多，也可以使用HDMI光纤线，可以根据实际情况使用。

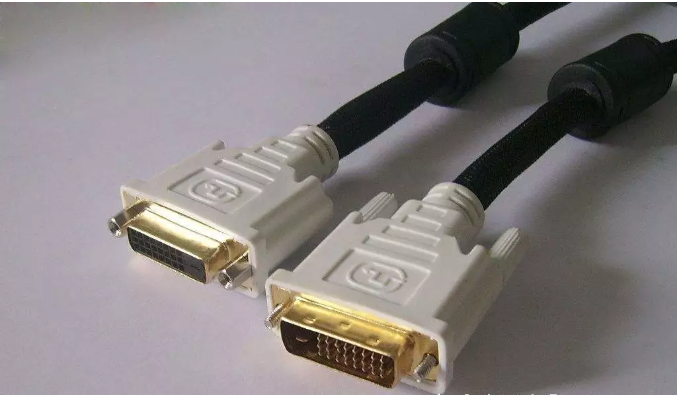

DVI线
DVI为数字视频接口，一般的DVI线只能有效传输信号5米左右，超过5米就会产生信号的衰减。这个缺点极大限制了DVI设备的普及和应用。
DVI-D只能接收数字信号；DVI-I能同时接收数字信号和模拟信号，传输距离短 ，为7-15M。

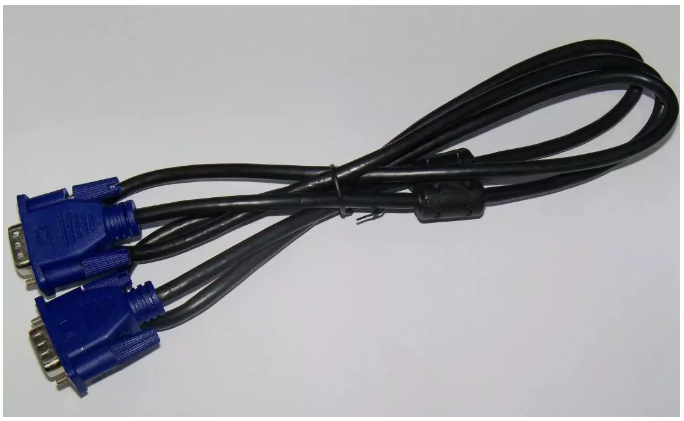

VGI线
.png)
VGA线传输的是模拟信号，是连接电脑显卡与显示器或电视机连接，并以此进行信息传输的一种数据传输线。它负责向显示器输出相应的图像信号，是电脑与显示器之间的桥梁。在彩色显示器领域得到了广泛的应用，但易衰减，传输距离短，易受干扰。但它的传输距离比HDMI与DVI要强点，其3+4/6VGA的传输距离是20-40M。

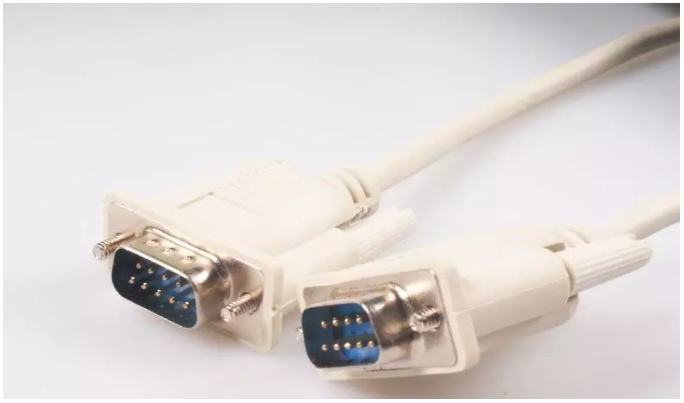

RS232与RS485
1、RS232：
RS232传输距离有限，最大传输距离标准值为15米，且只能点对点通讯，传输速率为20kB/s。
2、RS485：
RS485无线传输距离为1219米。传输速率为10Mbps，在100Kb/S的传输速率下，才可以达到最大通信距离。
采用阻抗匹配、低衰减的专用电缆可以达到1800米！超过1200米，可加中继器(上限为8只)，这样传输距离接近10Km。

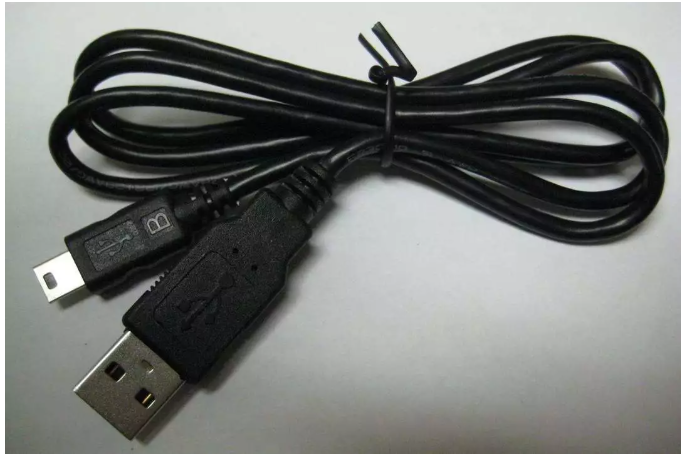

USB线
usb(通用串行总线)的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。USB接口支持设备的即插即用和热插拔功能。
USB协议规定的有效距离是5米,可以使用更长的USB延长线,线材的质量要好。劣质USB延长线到不了5米。当然usb线要想长距离传输，也是可以使用延长器的。
|
