多媒体智能会议室控制系统

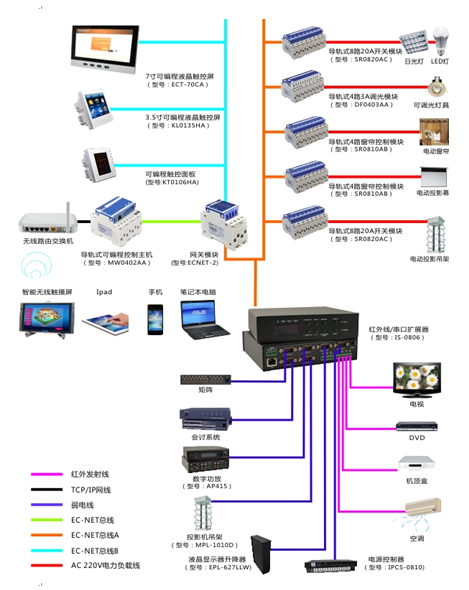

【构成说明】
由若干个EC-NET总线A电箱，总控室EC-NET总线B，及主机、网关的系统模块构成。
将场馆的区域照明特性划分为A、B、C、D四个区域及应急照明，每个区域又分为场地
照明及座位席照明。每个区域均配备EC-NET总线A的集中式智能配电箱。电箱含:导轨
式开关模块、调光模块、总线隔离模块等，应急照明电箱还装有安保系统及消防
系统接入端口模块。用网线通过总线隔离模块把各集中式智能配电箱的EC-NET总线
.操作，实现智能。
【功能说明】
EC-NET智能控制系统可通过图形化的7寸可编程液晶控制触控屏（ECT-70CA），
对办公室的灯光、遮阳、空调进行集中监视及模式控制、单独控制，方便系统的维护
和节能管理。
多重应急备案（如：SR0820AD） 具有电子式应急开关及手动机械式紧急直通操作开
关。开关模块（SR0420AD、SR0820AD等）具有电流检测功能，可实现全场所有照
明回路的故障检测，方便维护及更换。
管理软件可对照明回路进行开灯时间和开关次数的统计，方便设置维计划。
安保、消防的报警信号，通过事件触发模块（K0102AA）直接接入EC-NET总线A。
遇紧急事件可直接向EC-NET总线A开关操作，此操作级别是高于主机及面板。
主机不在线或故障时， EC-NET总线B输入面板可直接对EC-NET总线A的输出模块
实现控制，系统维持运行，损失网络等部分控制功能；主机恢复，系统亦恢复.
|
| |
|
|
|
|
|
