舞台灯光设计方案

发布时间：2017-4-1 23:23:43

浏览次数：次

分享到：

舞台灯光设计方案

根据舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的，其目的在于将各种表演艺术再现过程所需的灯光工艺设备，按系统工程进行设计配置，使舞台灯光系统准确、圆满地为艺术展示服务。
1. 创造完全的舞台布光自由空间，适应一切布光要求；
2. 为使该系统能够持续运行，适当加大储备和扩展空间；
3. 系统的抗干扰能力和安全性作为重要设计指标；
4. 高效节能冷光新型灯具被引入系统设计中；
5. DMX512数字信号网络技术被引入系统设计的各个环节之中。根据以上要求，能满足歌舞晚会、文艺汇演、戏剧、演唱会和会议的使用要求我公司对本舞台灯光做以下布光
方案设计：（中型为例）
1．面光
一面光作为舞台前区及乐池升起后正面主光，每道均考虑四组两种灯具横向打满舞台，以备使用中变色或舞台纵深照明，按上下两层布置。参考配置如下：2KW调焦成像回光灯8—16只2KW平凸聚光灯8只
2．耳光
考虑大型舞台上，侧光最远照射距离不亚于面光，将采用大功率LED染色灯，每个耳光配置12只。

3．一顶光
顶光以LED PAR灯为主，适应配一些会议三基色灯，以满足不同节目及会议的灯光需要。
4、二顶光
顶光以LED PAR灯为主，适应配一些会议三基色灯，以满足不同节目及会议的灯光需要。
5、三顶光
顶光以LED PAR灯为主，适应配一些光束摇头灯，以满足歌舞节目做效果灯光需要。

6、四顶光
顶光以LED PAR灯为主，适应配一些光束摇头灯，电脑摇头灯，及LED染色，背景光换色及照明，以满足不同节目的灯光需要。

7、脚光
脚光为6只6×0.1KW六联条格灯。电脑等系统（可以设计留出电源和DMX信号）除舞台常规灯具，设计了一套电脑灯系统。选用世界名牌电脑灯。
8、追光灯，室内一般采用2500电脑追光灯。会议照明系统和场灯

9、激光灯（效果）

舞台后背景安装激光效果灯主席台位置照度不下于500IX，采用国产高散光灯，色温在2800K—5600K之间；观众席照度不下于300IX，观众厅照明将结合内部装修风格设计。观众厅场灯调光设置配置：观众厅灯光照明达到渐变功能，选用4台（6路调光硅箱）。采用电脑控制台直线异地控制（灯光控制室，舞台监督）。

三、设备选型
1．灯光控制系统

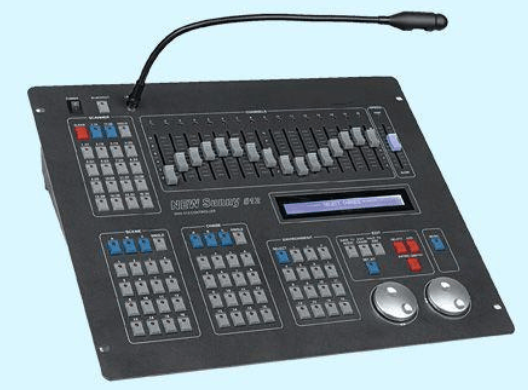

设置于灯控室内的调光台是整个舞台照明系统的控制核心，必须满足各种综合性文艺演出和会议的使用要求。即要与国际先进技术接轨，又要适合中国国情和灯光师的操作习惯。调光台的操作要求达到快速、灵活控制设置，功能强大，现场编辑方便；既可集中控制，也可单独调光。除了主控台之外，还要求配置辅助备份调光台，主控台自身应具有应急备主控台，备份台要求统一品牌。
具体性能指标如下；

主控台

1000光路，可配接1000硅回路；DMX512/1990信号输出；每页不少于20个集控推杆共10页；不少于20种走灯速度可同时调用；完善的编辑功能，现场修改+分方便、快捷；有线遥控功能，控制方便；内存记忆容量平均超过1000个场景组合；主控台自身具有应急备份功能，主备两部分的供电电源互为独立；可控制符合DMX512国际信号标准的控制设备，如电脑灯、换色器等。
（2）备份调光台
1000光路、1000硅路，光路、硅路可灵活配接；4页独立软配接；通过接口专线能够与主台热备份切换。

2．调光硅柜

调光硅柜应考虑到高可靠性，高抗干扰性，高稳定性，要

求选用国际先进技术设计的全数字调光硅柜。其主要性能要求如下：
96路/柜共4柜），回路功率5KW；调光精度达到10位1024级立柜不会因个别硅路单元的故障影响全柜正常工作；带电拔插单元均具有安全保障措施；具有防止大电流汇流排对硅回路产生干扰的防范措施；为确保人身安全，输入、输出回路均有可靠安全保证措施；具备不中断的防止正通风系统。每个硅路单元均有具备以下功能：可独立调光，灵活设定、配接输出回路，可独立编码；可直观显示工作状态；具备最高、最低亮度及软启动等功能的设置；
在紧急情况下应可进行手动调光；可以对不同负载调光：电阻性和电感性负载/带变压器负载/荧光灯。每个硅路单元可以实地选用调光曲线、回路测试，可预设多种调光曲线，并固化于芯片中；大功率可控硅器件，承受短路、过载能力强；硅路具有自我保护功能，超温时报警和自动切断等；抗干扰能力强，对音频、视频干扰少；在室温、220V电压、满负载状态下，在10%—90%的调光范围内，磁环滤波时间大于230微秒；
3．灯具
在灯具配置上要求合理，本着性能先进、节能、寿命长、价格适中，满足会议功能和综艺演出的需求为原则。在灯具的选择上要求充分考虑歌剧院演出和会议功能，选用目前国际上较先进的节能型冷光束灯具，并且该灯具既可作为会议照明使用，也可作为演出使用。进口灯具符合CE标准，采用镀膜光学玻璃透镜的高光效镜头，光束质量高，无变形。带透镜防护网、颜色片框、灯钩，符合国家检测标准。国产灯具其各项指标均应处于国内先进。面光、耳光、侧光，选用仿进口中长焦聚光灯、调焦聚光灯、椭球聚光灯。其它位置布光，用国产聚光灯，椭球聚光灯替代。舞台装台和会议照明，选用国产高效散光灯。舞台灯具光源选择
1KW，2KW石英灯泡，具有高显色性，满足舞台照明不能使演员的服装和舞台布景颜色失真，满足电视录象或转播对灯具光源色温的要求。
4．电脑灯
电脑灯配置剧场可根据投资再作分期投入，建议采用摇头变色电脑灯，拥有CYM三基色混色系统，独特的专利光学设计使光学输出比一般电脑灯多50%，无风扇散热系统，多种雾光、柔光效果，双向光束自旋，不同光束造型，效果极佳；自动过载保护，先进的升级及故障查找功能，灯体面板编程，内部预置记忆使此灯使用及其方便。超级扫描电脑灯CYM三基色混色，可产生所需要的任意色彩，光源发出的无损耗输出，光效高，两组专利的全玻璃图案
可任意叠加组合，结合效果片，形成多层次、立体感及强的虚实变化和不同的艺术效果，自动双聚焦功能。舞厅灯光设计主要以摇头灯，Led效果灯，萤火虫类激光灯为主，完成舞厅灯光效果。慢速（慢三步、四步）舞曲灯光：LED蛇皮管慢速走程序，配合摇头灯，萤火虫激光雪球）。中速（中三步、四步）舞曲灯光：LED蛇皮管中速走程序，配合摇头灯，激光扫描灯。快速速（慢三步、四步）舞曲灯光：LED蛇皮管快速走程序激光扫描灯，双球灯。
