家庭智能化装修弱电布线施工规范及常见问题

电路改造是家庭装修中非常重要的环节，电路布线是否合理影响着家庭用电的安全。电路改造主要包括强电和弱电布线，随着智能化的普及，弱电布线施工越来越重要。本文为大家分享弱电布线施工的注意事项、施工流程及常见问题。
一、弱电基本知识

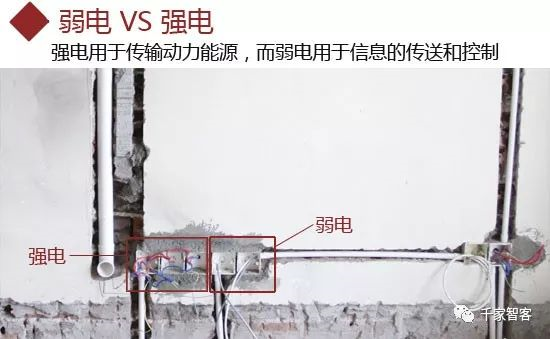

1、弱电VS强电

弱电与强电的区别主要是用途的不同。强电用于传输动力能源，即电力。强电的特点是电压高、电流大、功率大、频率低，对人的伤害性较大；
弱电用于信息的传送和控制。弱电的特点是电压低、电流小、功率小、频率低，不足以对人造成致命伤害。
家中的空调线、照明线、插座线等属于强电线路，而电话线、电视线、网线等则属于弱电线路。

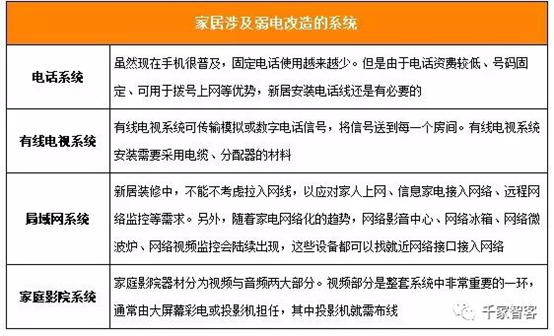

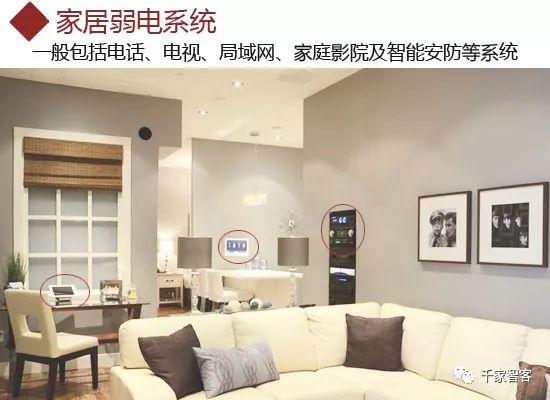

2、家居弱电系统
高档别墅等的装修可能带有监控系统、智能安防系统等。而普通人家的弱电装修一般就涉及电话、电视、局域网以及家庭影院这四大系统。

二、弱电施工规范
弱电传输的是信息，如果受到干扰，家中的电话、电视等就会因信号不好而影响功能使用。如何尽量减少干扰的发生呢？这就需要在弱电施工时做好防护了。

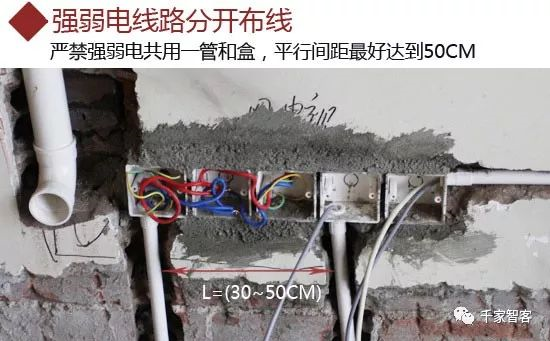

1、强弱电线路需分开布线

电路改造时一大禁忌，就是施工队为了施工方便，将所有线路收纳到一起。这样做的后果是线路之间会受到干扰，导致信号不稳定，而且还会留下火灾隐患。因此在电路改造的时候，强弱电应该分开走线，严禁强弱电共用一管和一个底盒，强电线路平行间距不能低于30cm，最好是50cm，交叉必须成直角。

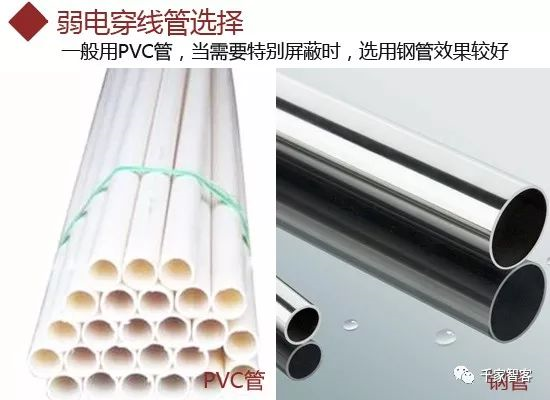

弱电所穿线管应采用钢管或硬质PVC管，PVC管价格相对便宜，比较常用，但是对信号屏蔽效果没有铜管好。因此，如果所步线路存在局部干扰源，且不能满足最小净距离要求时，应该采用钢管作为穿线管。

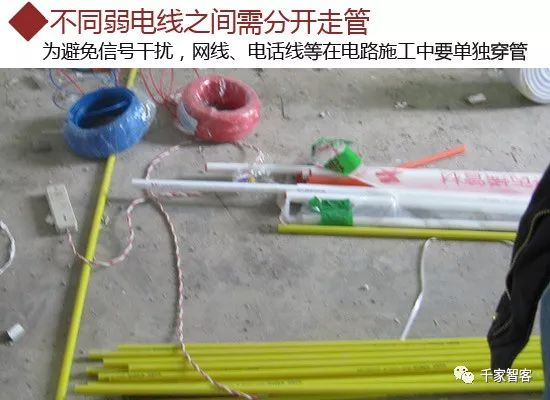

2、不同弱电线之间需分开走管

为避免信号干扰，网线、电话线、有线电视线等弱电在电路施工中要单独穿管，不可穿在同一管内。

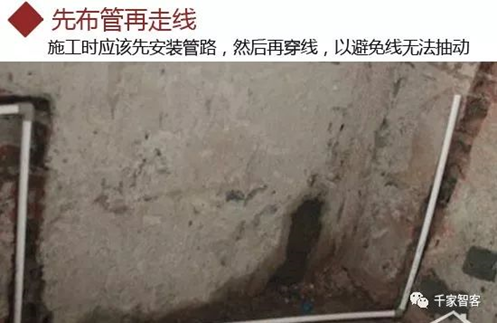

3、先布管再走线

弱电施工和强电一样，在施工时应该先安装管路，然后再穿线，这样就可以避免将来进行换线时，出现线无法抽动的现象。

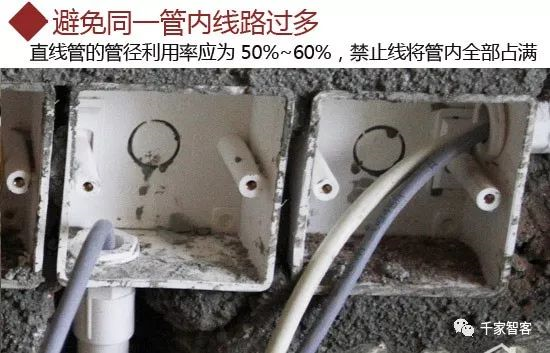

4、避免同一管内线路过多

敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
5、避免走折断式直角弯
走线的时候注意线管不要直接折断式的转直角，这样很容易造成线穿不过去，且对信号影响也很大，最好用大弯连接。
三、弱电施工流程
总的来说，弱电布线的重点在于设计布局，而安装一般与强电一起进行，安装的流程也基本一致，即按照定位、开槽、布线等步骤进行。

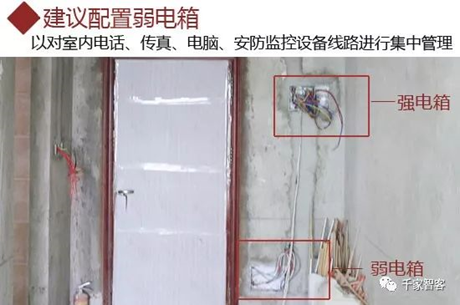

1、建议配置弱电箱集中管理

目前家装中强电一般通过配电箱解决集中控制和管理问题，而大部分的人家的弱电却缺乏统一的管理。随着弱电需求的增加，弱电线路将会日益庞杂，因此有必要对弱电也进行集中的管理。业主可以安装一个与强电箱类似的弱电箱来对居室内的电话、传真、电脑、电视机、安防监控设备以及其他网络信息家电的线路进行集中的管理和维护。

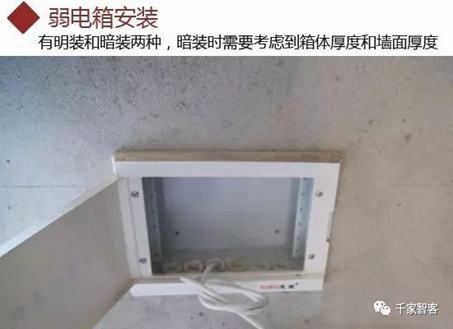

弱电箱的安装

家装弱电箱的一般大小为320X260mm，但随着弱电产品和用途的增减，建议业主根据自家需求选用合适大小的弱电箱。弱电箱一般有明装和暗装两种方法，明装就是采用挂在墙壁或者放在角落里，暗装则是将箱嵌入到墙体里，一般安装在离地30cm左右，安装需要考虑墙体厚度是否足够承载箱体。

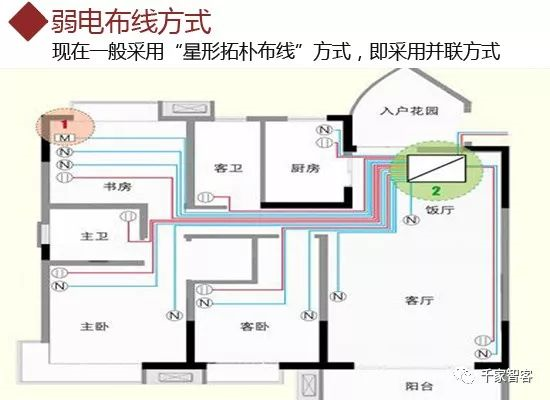

2、弱电布线方式：并联

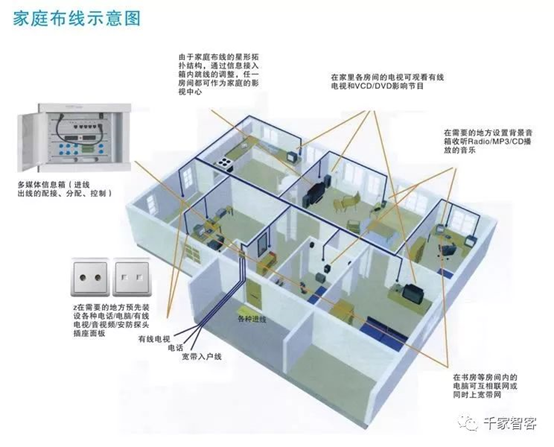

家庭弱电布线的绝大部分都是采用"星形拓朴布线"方式，即采用并联方式，集中汇聚到弱电箱中实行集中管理。这是对过去"总线拓朴结构"的代替，并联强调的是每条线路都是独立的，能够避免单点故障导致整个系统的瘫痪，也方便单条线路进行拓展。

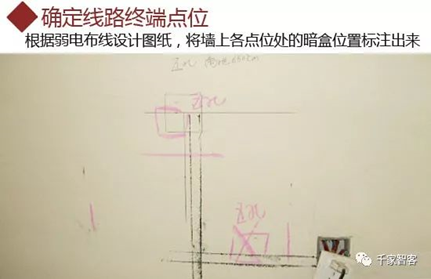

3、确定线路终端点位

与强电施工一样，弱电施工前，首先需要根据弱电布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为10mm。

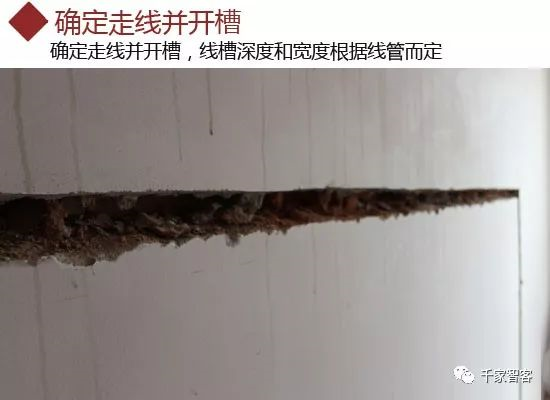

4、确定走线并开槽
根据终端点位，确定开槽路线。确定走线时需遵循路线最短原则、不破坏原有强电原则以及不破坏防水原则。

根据弱电线的多少确定线管的数量，进而确定线槽的宽度；线槽的深度一般比线管直径多5mm左右。用切割机沿着弹好的墨线在墙地面上切出线槽，线槽需要横平竖直，大小均匀。
5、穿线封槽
所有弱电线必须穿管敷设，因此首先需要铺装线管，然后再穿线。然后安装线盒，安装面板等。最后封槽，注意封槽后的墙面、地面不得高于所在平面。安装完成后记得清扫施工现场，清运垃圾。
四、弱电验收注意事项
家装电路改造完成之后，正规的装修公司都会进行一次验收，其中就包括弱电验收。一般家装公司的电工都有低压电工操作证，对于强电施工规范是可以放心的，但是对弱电的施工可能并不专业，因此验收的时候要特别注意弱电安装是否正确。

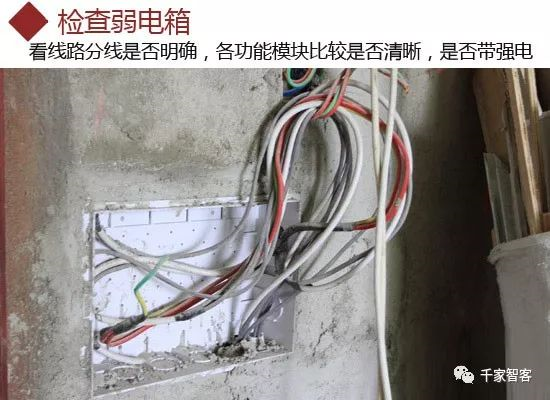

1、检查弱电箱

首先要检查弱电箱，看线路分线是否明确，各功能模块比较是否清晰。同时要特别注意弱电箱里面不能有裸露的强电，建议在弱电验收的时候带上一只电笔，避免工人将强电误装到弱电系统上。

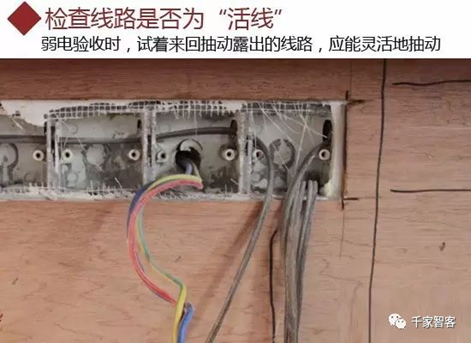

2、检查线路是否为"活线"

活线是指可以拉动的线，如果后期需要改装，只要将线抽出来，线管则不用动，减少施工量。弱电验收检查时，可来回抽动露出的线路，应能灵活地抽动。

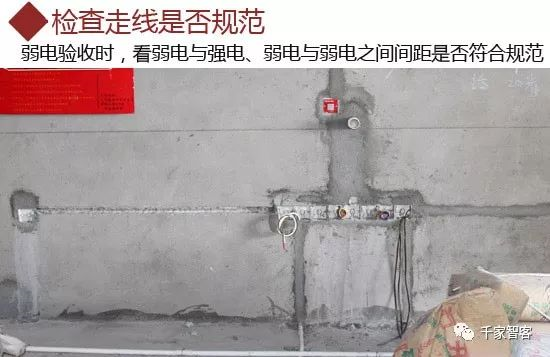

3、检查走线是否规范

前面已经提过，弱电对电波非常敏感，抗干扰能力差，所以光靠护套线管保护还不能完全削减其与邻近电波的反应。所以在铺设电路时，弱电与强电、弱电与弱电之间如果水平间距过小，很容易造成日后信号互相干扰。验收的时候注意检查线管距离是否符合规定。

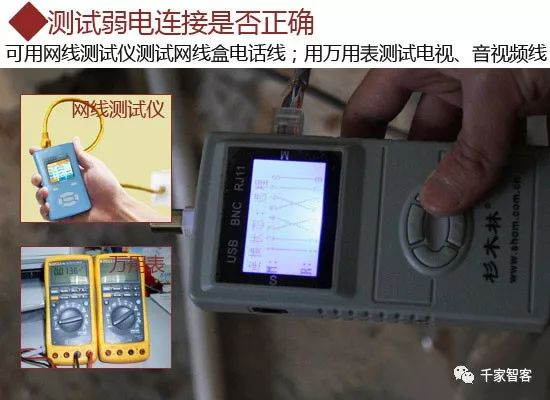

4、测试弱电连接是否正确

弱电验收最重要的就是检验弱电连接是否正确，无断路也无短路。网线和电话线测试的时候，需要用到网络测试仪，根据仪器操作说明判断线路是否连接正确；而有线电视线、音视频线、音响线的测试需要用万用表测试通断；其他的弱电线路，则建议采用相应的专业仪表测试。

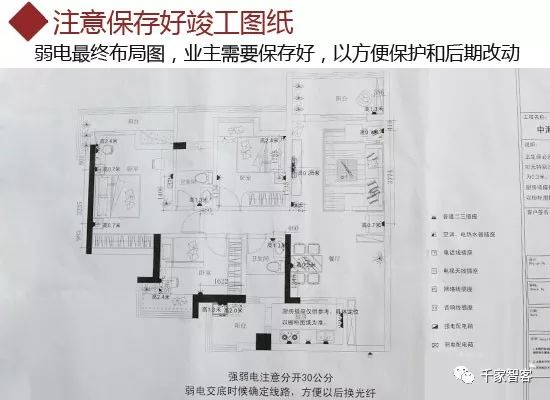

5、注意保存好竣工图纸

弱电验收的过程中，如果一些线路没有标记用途的，可以要求工人给标记上。同时验收完成之后，为防止施工过程中的对原设计图纸进行了改动，需要要求设计师重新画出最终设计布线图，业主注意保存好，以便今后的保护与维修。
五、弱电施工常见的15个问题及对策
通讯、数据网络、电视系统
1.桥架
缺陷：建筑单体桥架内线缆长度预留不够，施工结束后，桥架盖板盖不起来。
原因分析：现场施工及管理不规范。
预防措施：线缆敷设时要充分考虑桥架内的长度余量，施工结束后桥架内线缆要梳理整齐，并盖好桥架盖板。
2.电信、网通管道
缺陷：电信、网通共用桥架，但桥架内没做线架，导致各自线缆敷设时不能有效的分隔，造成线缆排放混乱，运行时易引起故障。
原因分析：设计不到位，施工时也没有对桥架进行有效地分配，施工管理不规范。
预防措施：设计时要有线架，并做明确分配，施工时做好现场桥架分配的标识。
3.室内管道
缺陷：弱电室内穿线时，由于弱电预埋管路不通，出现利用强电预埋管路穿弱电线缆，强弱电线缆共用管路的情况，造成设备运行不正常，对设备不利。
原因分析：该现象属于现场施工管理不当造成。
解决措施：管道预埋时要及时检查施工质量，加强施工管理，整改疏通弱电管路，重新穿线。
4.弱电箱内接口的预留
缺陷：某工程户内弱电箱仅考虑一只空箱体，箱内各功能模块要另外购买安装，增加了工程协调的工作量，影响了美观和安装质量。
原因分析：空的弱电箱采购时没有仔细考虑以后功能模块的尺寸及安装方式。
预防措施：现场若需安装空的弱电箱时，其尺寸一定要考虑能够符合安装标准的模块；精装修楼盘建议配置成品的弱电箱，其不但美观而且合理，比较适宜。
5.成品保护
缺陷：施工过程中弱电箱安装并穿线后，线缆裸露在箱体外，没有进行保护。
原因分析：现场的施工管理不当。
解决措施：当穿线完成后，应做好标识，整理好线缆放入箱内并及时关闭各弱电箱门，增强成品保护和安全意识。
6.室外箱
缺陷：公共通讯及有线电视设施使用及管理混乱。
原因分析：设计时考虑不周，运行管理不善。
解决措施：设计时各子系统独立设计，同时加强交付后的管理。
7、接线箱
缺陷：箱内设备安装不规范，接线零乱，箱门关闭不严。
原因分析：施工和管理均不到位。
预防措施：严格按照规范进行施工整改，并加强日常运行的管理。
安全防范系统
8.透空围墙对射装置
缺陷：栅栏对射报警装置装在围墙的外侧，围墙外侧如是行人道，行人紧贴围墙通行时常引起系统误报警。
原因分析：周界若安装红外对射报警装置，设计时未考虑行人、花草树木等对系统使用的影响。
解决措施：若公寓周界安装摄像机，则可对警情进行监测；若周界不装摄像机时，栅栏对射报警装置宜安装在围墙的内侧和上侧。内侧可防止破坏围墙侵入，上侧可防止攀越，从而解决因正常行人或花草树木摆动而产生的报警。
9.报警设备防区
缺陷：周界安装红外对射报警，防区距离远大于50米，一旦有报警，很难确定报警的具体位置，给保安查巡带来难度。
原因分析：周界红外对射报警装置防区距离设计时，未考虑保安对报警范围的判断。
解决措施：报警的防区距离不要超过50米，设置报警警示灯及手动复位装置。
10.出门紧急按钮
缺陷：单元门禁系统出门紧急按钮没有明显标记或安装位置隐蔽，给行人使用带来不便。
原因分析：出门紧急按钮的安装位置及方式设计时考虑不周。
解决措施：出门紧急按钮的安装位置要便于用户操作，且旁边做好明显的文字标识和言简意赅的使用说明。
11.进户门门磁
缺陷：户内进户门门磁管路未预埋到位。
原因分析：施工现场的管理和检查工作不到位。
解决措施：合理做法管路应直接预埋到门框处。
背景音乐系统
12.室外音箱
缺陷：某小区在园区内住宅楼之间设置了背景音箱，平时播放背景音乐，给业主带来了噪音。
原因分析：系统设计时室外音箱位置不合理。
解决措施：背景音乐室外位置设计时，原则上设置在人员能够停留休息的公共场所内。
监控中心
13.值班室
缺陷：设备放置没有很好的规划，接线零乱，没有线路标识，观感不好，同时给设备维护带来不便和困难。
原因分析：系统设计、施工管理和检查工作均不到位，验收后的整改也不到位。
解决措施：设备系统要按照规范进行设计，同时要规范施工做好标识，并加强施工管理及验收后的复查工作。
弱电综合管线设计
14.桥架与预埋管路的连通
缺陷：桥架与预埋管路的接口未做到位。
原因分析：系统设计及工程现场施工管理和检查工作没做到位。
解决措施：施工图纸的评审工作要仔细，同时加强现场施工的管理工作，对准桥架与预埋管的接口，保证施工质量。
供电系统
15.弱电系统电源
缺陷：某小区可视对讲及门禁系统设备就近采用市电供电，小区一旦停电，可视对讲系统就停止工作，单元门锁自动打开，给住户的安全带来隐患。
原因分析：系统的供电未考虑停电因素。
解决措施：可视对讲单元门口机增加蓄电池来解决供电问题。弱电系统（除通讯、有线、网络公共设备外）其他设备均须采用独立的不间断电源来供电，系统的供电方案要经过设计和评审。
