中央控制系统会议室设计案例

发布时间：2018-8-28 0:11:16

浏览次数：次

分享到：

中央控制系统会议室设计案例

随着社会的发展，会议室与时俱进，智能化程度在不断的提高，虽然会议室因功能不同而产生了配套设备的差异，但总的来说，现在的智能会议室配套设备一般都包括中央控制系统，来实现对会议室周边设备的集中控制。

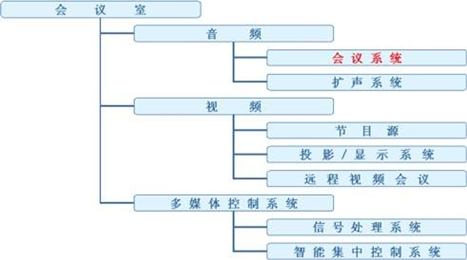

多媒体会议室的构成
　
　在会议室工程中，中央控制系统的身份就相当于会议室配套设备的“总管”、“沟通桥梁”，会议系统的功能设计，一直以围绕着中控系统来展开，除了满足一般会议系统的功能，保证会议系统的高性能、高品质外，特别强调“摄像跟踪功能”和“会议系统+中控系统完美搭配”，也就是说在功能上与中控系统进行完美的整合。

主席单元
　会议系统的摄像跟踪功能的设计，取消了一般会议系统在完成摄像跟踪功能时所配套的繁杂而功能单一的配置，不需要传统的控制键盘，不需要多摄像头跟踪时所必需的摄像跟踪切换台。取而代之的是通过一般会议室都会用到的中控系统来实现这一功能。
在会议室里，一套完整的中控系统里包括控制主机,触摸屏操作界面、矩阵切换器，充分利用了现有的资源来实现摄像跟踪功能，没有增加其它任何设备。

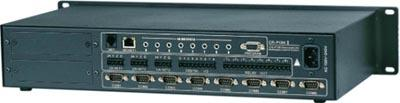

可编程中央控制系统主机
　另外一种可能性，会议室设计的初衷并没有配置中控的前提下，只需要增加一款比较简易的有一定集成度的中控系统就可以，有比较多的融资空间时可以考虑“PC-6500控制主机 + ST-6500触摸屏操作界面”这一配置，要经济实惠则可以选择“PC-4500控制主机+LT-5100B触摸屏操作界面”这一配置，不但可以实现当前的摄像跟踪功能，还为会议室智能化提供了更大的扩展空间。
在以上提到的实现会议系统摄像跟踪功能的方式，均采用了中控主机作为“会议系统主机”与“摄像头”之间的沟通桥梁即信息处理中心，触摸屏作为用户的操作界面。中控主机可以处理各种控制信号并实现对相关设备的控制，触摸屏则提供给用户一个相当友好的操作界面，可以实现摄像头的云台和镜头控制，并根据会场环境存储预置位。
这样设计极大程度的提高了会议室配套设备的集成度，充分体现了现代会议室的智能化。

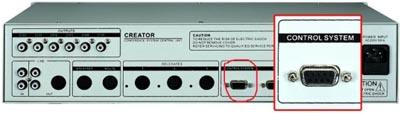

CR-M3101会议主机的中控系统接口
传统的会议系统管理都是依赖主机直接操作，再进一步就是通过后台管理软件由专业的机务员来操作，这样的操作方式在一定程度上有违会议室智能化的发展方向。CREATOR会议系统提供专门的接口，与中央控制系统相搭配后，可以替代管理软件，直接通过触摸屏操作界面来实现对整个会议系统的全面管理。

LT-1200C 触摸屏会议系统控制界面

触摸屏界面可以根据具体的用户需求进行设计，包括功能需求、可视化效果要求、模拟会场环境等方面。摒弃了操作繁琐的软件管理界面，最大程度的实现更友好、更人性化的人机界面。

LT-1200C 触摸屏会议系统控制界面
    通过中央控制系统可实现的会议系统管理功能可以全面替代软件功能，包括：
    1.会议模式选择：正常模式/先入先出模式/申请发言等；
    2.最多发言人数选择：1/2/4/6；
    3.会场编排功能：直接把会场环境在触摸屏上表现出来，操作员一目了然；
    4.指定发言：管理人员拥有最高权力，可以直接控制代表发言单元的麦克风开/关，并可以查看当前会场各发言单元的麦克风开/关状态（需要双向触摸屏支持）；
    5.表决的进程管理：可以发起/停止表决议程，并可显示当前表决方案的结果（需要双向触摸屏支持）；
    6.同声传译语种分配：可以将各翻译单元锁定在某一个语种通道。

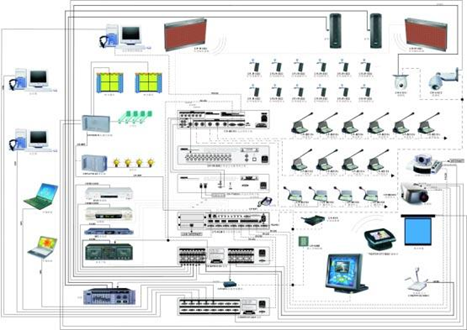

多媒体会议室典型方案
    推荐中央控制系统配置：CR-PGM II控制主机 + LT-1200C有线彩色触摸屏，可以实现以上提高的6点的全部功能；

多功能会议室的实际工程应用案例
    经济型中央控制系统配置：CR-PGM II控制主机 + ST-7000C/ST-6500C无线彩色触摸屏，可以实现以上提高的6点的部分功能，即需要双向线触摸屏支持的部分除外。
    这种通过中央控制系统来实现对会议系统全面管理的方式，会议系统与中央控制系统之间实现无缝连接，传统会议系统的管理也从来没有达到过如此高程度的智能化.
